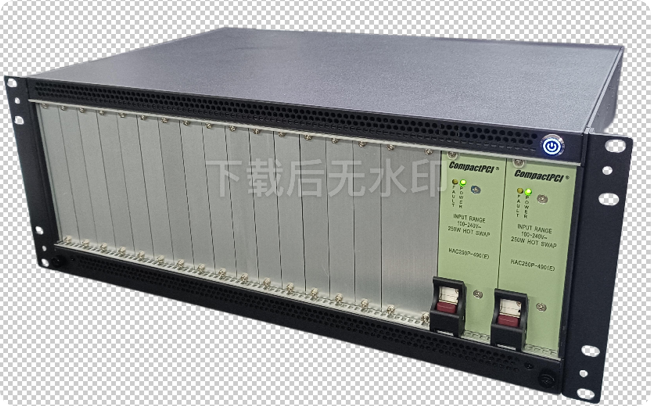

4u钣金垂直机箱
上海熠赟电子科技有限公司是一家聚焦 CPCI、VPX 、PXI/PXIe机箱系统领域，且深耕通信、测量及控制技术研发与应用的企业，其核心业务围绕各类总线产品的研发、设计与服务展开。
产品中心Product classification
产品特性
4U19英寸欧式机箱，机架式安装，兼容性强；
高密度、高容量设计，可支持16个垂直安装的3U×160mm前插卡和16个3U×80mm后插卡；
可快速装卸的全模块化结构，支持热拔插，方便安装与维护；
§ CPCI电源系统设计， EMC电容兼容保护，ESD静电释放功能.
采用独特的冷却方式，机箱的下面有个可拔插式风扇盘，下底部进风、上出风，确保系统均匀通风和散热
完善的EMC设计，刀片式服务器和设备的高可靠性通信平台，包括机箱、背板、电源模块、固定式风扇模块等组成部分
技术规格
机箱 | 标准4u19“上架式安装结构 |
机箱主体选用钣金SECC，外表面喷塑黑纱纹 | |
主体框架采用IEE标准欧规铝挤型材配合导轨结构 | |
背板 | 3U8槽CPCI背板，1个系统槽7个外设槽，支持后出线 （可选3u10槽，3u14槽，3u18槽背板）
|
供电系统 | CPCI 电源或ATX电源 |
散热系统 | 5个12v 0815 DC直流风扇 |
结构尺寸 | 482.6×300×177mm（W×D×H） |
工作温度 | 0°C +55°C |
存储温度 | -40°C - +85°C |
湿度 | 5~95%，非凝露 |
订货信息：
产品型号 | 配置 |
| 上架式4U8槽CPCI机箱系统，3U8槽CPCI背板，支持8个32bit66MHz CPCI总线插槽，系统槽在底部，所有插槽P2支持后出线，CPCI电源 |
YCSH-4U8S-CH06 | 上架式4U8槽CPCI机箱系统，3U8槽CPCI背板，支持8个32bit66MHz CPCI总线插槽，系统槽在底部，所有插槽P2支持后出线，ATX电源 |
YCSH-4U8S-CH07 | 上架式4U14槽CPCI机箱系统，3U14槽 CPCI背板，支持14个32bit66MHz CPCI总线插槽，系统槽在底部，系统槽P2支持后出线，，CPCI电源 |
YCSH-4U8S-CH08 | 上架式4U14槽CPCI机箱系统，3U14槽 CPCI背板，支持14个32bit66MHz CPCI总线插槽，系统槽在底部，系统槽P2支持后出线，，ATX电源 |
